Ciclo Software de Engenharia
Software de Correias V

Ciclo VBelt 3.0

O Ciclo VBelt é uma avançada ferramenta de engenharia que lhe permite criar projetos de transmissão por correias V, de maneira rápida, precisa e confiável.

Desenvolvido de acordo com especificações técnicas das principais instituições de normalização, o Ciclo VBelt fornece soluções completas e relatórios detalhados para todos os requisitos de projeto.

Com uma ampla variedade de opções construtivas, o Ciclo VBelt gera projetos de transmissão perfeitamente compatíveis com os produtos de praticamente qualquer fabricante de polias e correias V.

Explore uma nova dimensão em projetos de transmissão por correias V

Com Ciclo VBelt, você encontra o melhor sistema de transmissão por correias V para sua máquina. Nosso software oferece soluções abrangentes, relatórios detalhados e um inovador Selecionador Dinâmico para ajustes em tempo real.

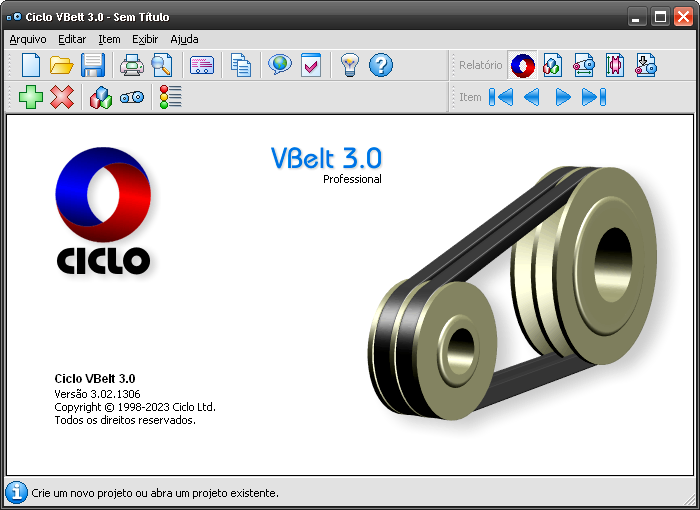

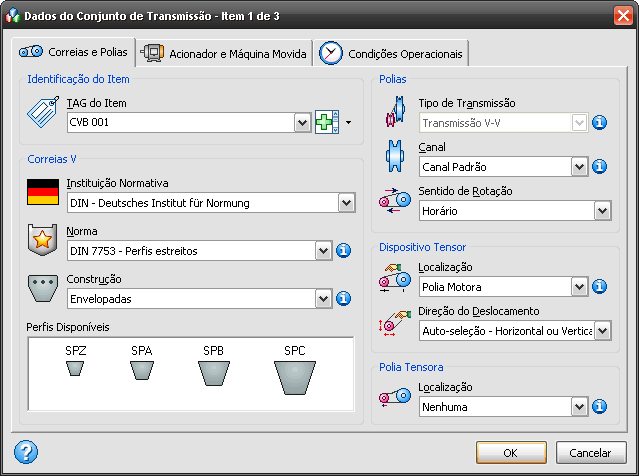

Telas do Software

Assim como os demais aplicativos de nossa empresa, o Ciclo VBelt foi desenvolvido por profissionais dedicados que têm profundo respeito à precisão dos cálculos de engenharia e à confiabilidade das análises técnicas implementadas nos algoritmos dos softwares.

Com o mesmo cuidado e empenho, as interfaces de software foram planejadas objetivando simplicidade e facilidade de uso, sem comprometer sua gama incomparável de recursos e funcionalidades.

1) Passe o mouse sobre a miniatura para ver a imagem ampliada. 2) Clique na miniatura para manter a imagem ampliada visível. 3) Clique fora da miniatura para ocultar a imagem ampliada.

Normas e Perfis das Correias V

O Ciclo VBelt abrange especificamente as três principais normas técnicas do mundo.

Estas normas deram origem a quase todas as demais que tratam do assunto, mantendo total compatibilidade.

ISO - International Organization for Standardization
ISO - International Organization for Standardization ISO 4184 - Perfis Clássicos Y Z A B C D E
YX ZX AX BX CX
ISO 4184 - Perfis Estreitos (métrico) SPZ SPA SPB SPC
XPZ XPA XPB XPC
ISO 8419 - Perfis Estreitos (imperial) 9N 15N 25N
9NX 15NX
DIN - Deutsches Institut für Normung
DIN - Deutsches Institut für Normung DIN 2215 - Perfis Clássicos Y Z A B C D E
YX ZX AX BX CX
DIN 7753 - Perfis Estreitos SPZ SPA SPB SPC
XPZ XPA XPB XPC
RMA - Rubber Manufacturers Association
RMA - Rubber Manufacturers Association RMA IP-20 - Perfis Clássicos A B C D E
AX BX CX
RMA IP-22 - Perfis Estreitos 3V 5V 8V
3VX 5VX
RMA IP-23 - Perfis Fracionários 2L 3L 4L 5L

Selecionador Dinâmico

Selecionador Dinâmico

O Ciclo VBelt possui um recurso inovador que lhe permite efetuar quatro tarefas simultâneas em tempo real:

  1. Selecionar os componentes da transmissão.
  2. Desenhar o conjunto de transmissão.
  3. Calcular os parâmetros operacionais.
  4. Analisar o desempenho da transmissão.

A ferramenta responsável por esta funcionalidade é chamada Selecionador Dinâmico.

O Selecionador Dinâmico fornece uma visão clara de como o processo de dimensionamento ocorre e como cada projeto pode ser otimizado.

É uma ferramenta exclusiva e sofisticada, que contribui significativamente para que o Ciclo VBelt seja amplamente reconhecido como o melhor software CAE de sua categoria.

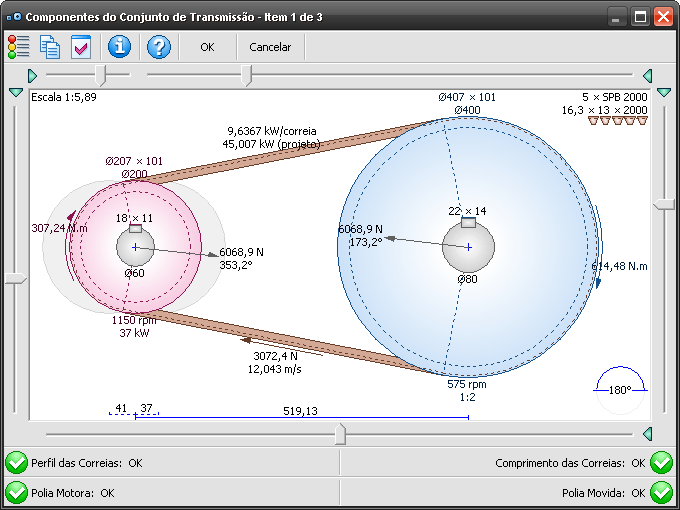

Com uma interface intuitiva, o Selecionador Dinâmico tem quatro controles deslizantes que gradativamente ajustam o tamanho de cada componente do sistema de transmissão por correias e mais um que ajusta a posição relativa das polias.

A cada mudança de qualquer controle deslizante, o software automaticamente e instantaneamente refaz as quatro tarefas acima mencionadas.

Aumentando ainda mais o desempenho e a funcionalidade do Selecionador Dinâmico, cada controle deslizante pode ser configurado individualmente através do seu próprio menu suspenso.

Banco de Dados de Polias e Correias V

Banco de Dados do Software de Correias V

O Selecionador Dinâmico lhe permite selecionar polias e correias V de:

  • Tamanhos Normalizados
  • Tamanhos Comerciais
  • Tamanhos Definidos pelo Usuário

Evidentemente, o banco de dados dos Tamanhos Normalizados consiste de correias e polias cujos tamanhos foram estabelecidos pela ISO, DIN e RMA.

O banco de dados dos Tamanhos Comerciais foi criado baseando-se nos produtos dos principais fabricantes em todo mundo:

  • 7560 Correias V - Envelopadas
  • 3680 Correias V - Bordas sem Revestimento e Dentes Moldados
  • 7370 Polias V - Canal Padrão ou Profundo
  • 330 Polias Planas

Esta estrutura de base de dados assegura que os projetos de transmissão por correias V gerados pelo software sejam compatíveis com os produtos de Marcas Comerciais, tais como:

  • Bando
  • Browning
  • Carlisle
  • ContiTech
  • Dayco
  • Gates
  • Goodyear
  • Jason
  • Maska
  • Megadyne
  • Mitsuboshi
  • Optibelt
  • Roulunds
  • TB Wood's
  • Universal

Utilitários de Projeto

Uma vez que sistemas de transmissão por correias V são frequentemente utilizados em motores elétricos industriais, o Ciclo VBelt tem um extenso banco de dados contendo dados de motores elétricos de todo o mundo.

O software também tem outros bancos de dados auxiliares que complementam e elevam o nível de detalhamento de cada projeto, incluindo um banco de dados de elementos de máquina normalizados, destinados a fazer a conexão entre eixos e polias.

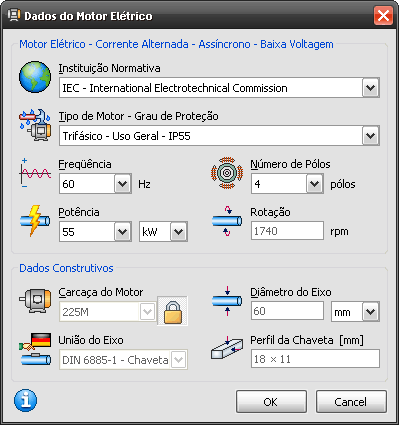

Motor Elétrico
Motor Elétrico IEC - International Electrotechnical Commission
  • 2880 Motores Elétricos
  • 11 Tipos de Grau de Proteção
NEMA - National Electrical Manufacturers Association
  • 3240 Motores Elétricos
  • 11 Tipos de Fechamento
Máquina Movida
Máquina Movida Máquinas × Tipo de Carga
  • 400 Tipos de Máquina
  • 20 Tipos de Aplicação
União do Eixo
União do Eixo ISO R773 - Chaveta Paralela
  • Ø Eixo de 6 a 500 mm
DIN 6885-1 - Chaveta Paralela
  • Ø Eixo de 6 a 500 mm
ANSI B17.1 - Chaveta Paralela
  • Ø Eixo de 5/16 a 30 in

Arquivo de Projeto

Barras de Ferramentas do Software

Quando você inicia um novo arquivo de projeto ou abre um arquivo existente, as barras de criação e navegação tornam-se habilitadas, permitindo-lhe gerenciar facilmente seus projetos de transmissão por correias V:

  1. Você pode criar e editar mais de um projeto ao mesmo tempo.
  2. Cada projeto pode conter diversos conjuntos de transmissão.
  3. Em cada conjunto de transmissão, você pode alterar qualquer dado de entrada a qualquer momento.
  4. Cada alteração é analisada instantaneamente.

Relatórios

Relatórios de Polias e Correias V

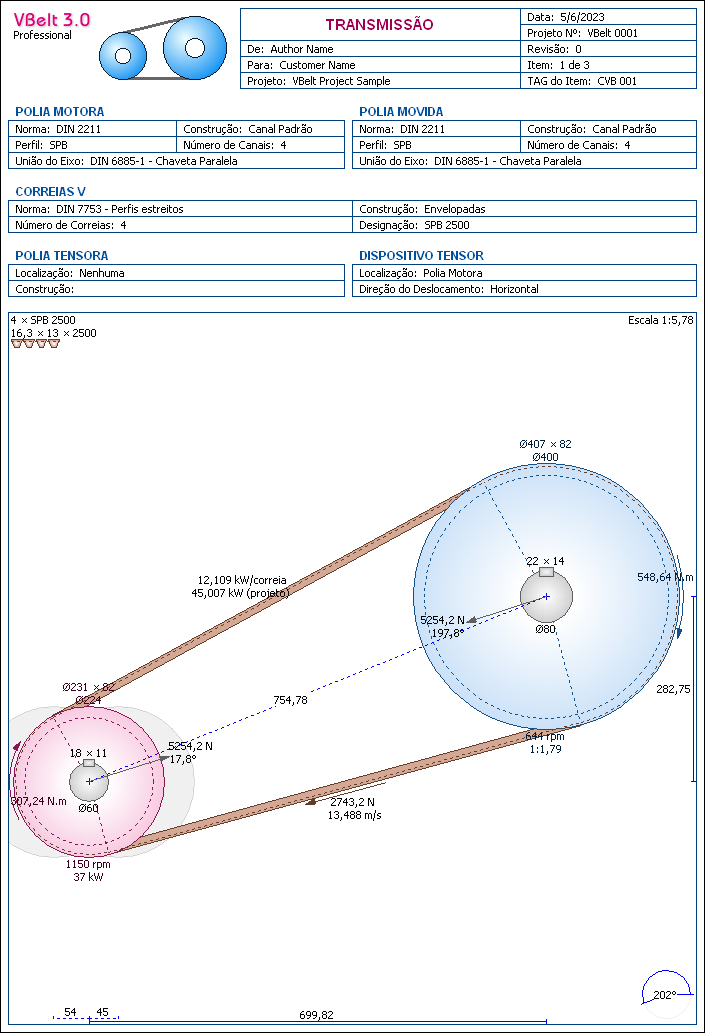

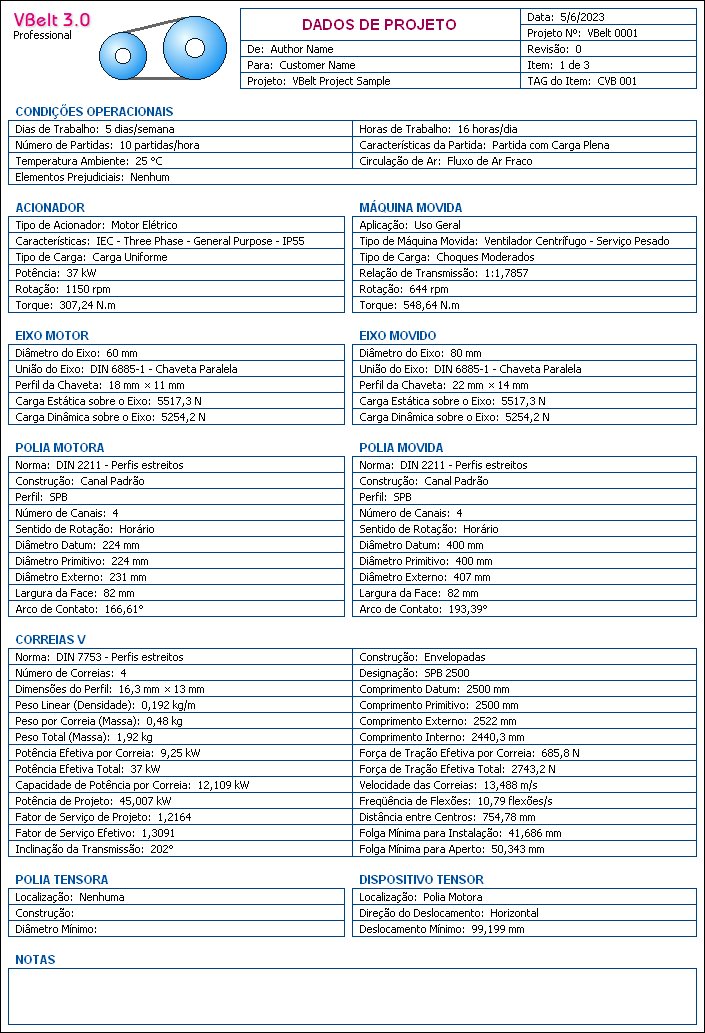

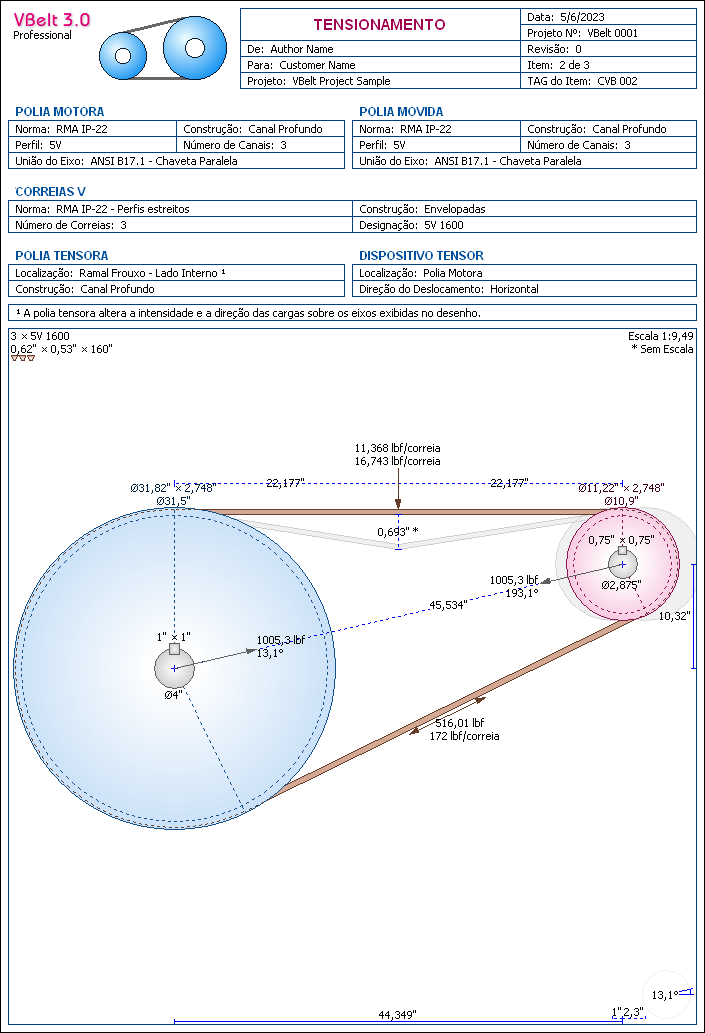

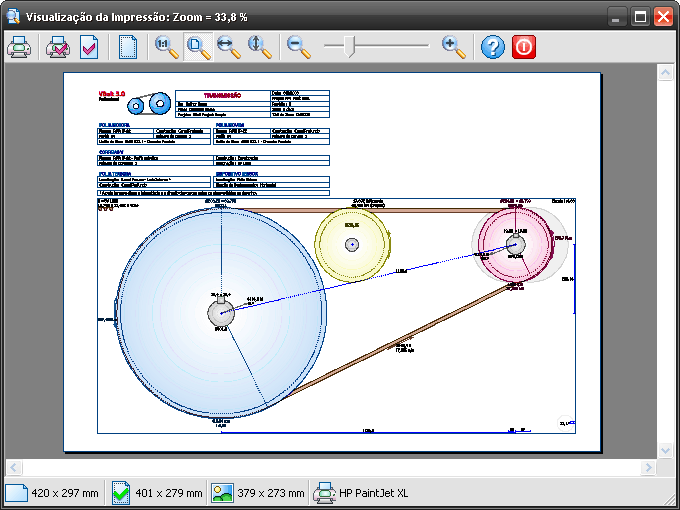

Para cada projeto de transmissão por correias V, o software gera automaticamente um conjunto completo de relatórios técnicos e desenhos CAD que podem ser personalizados pelo usuário, incluindo seu logotipo pessoal ou corporativo.

A exibição e impressão dos relatórios usam uma interface WYSIWYG (What You See Is What You Get):

  • Relatório de Dados do Projeto
  • Desenho do Conjunto de Transmissão

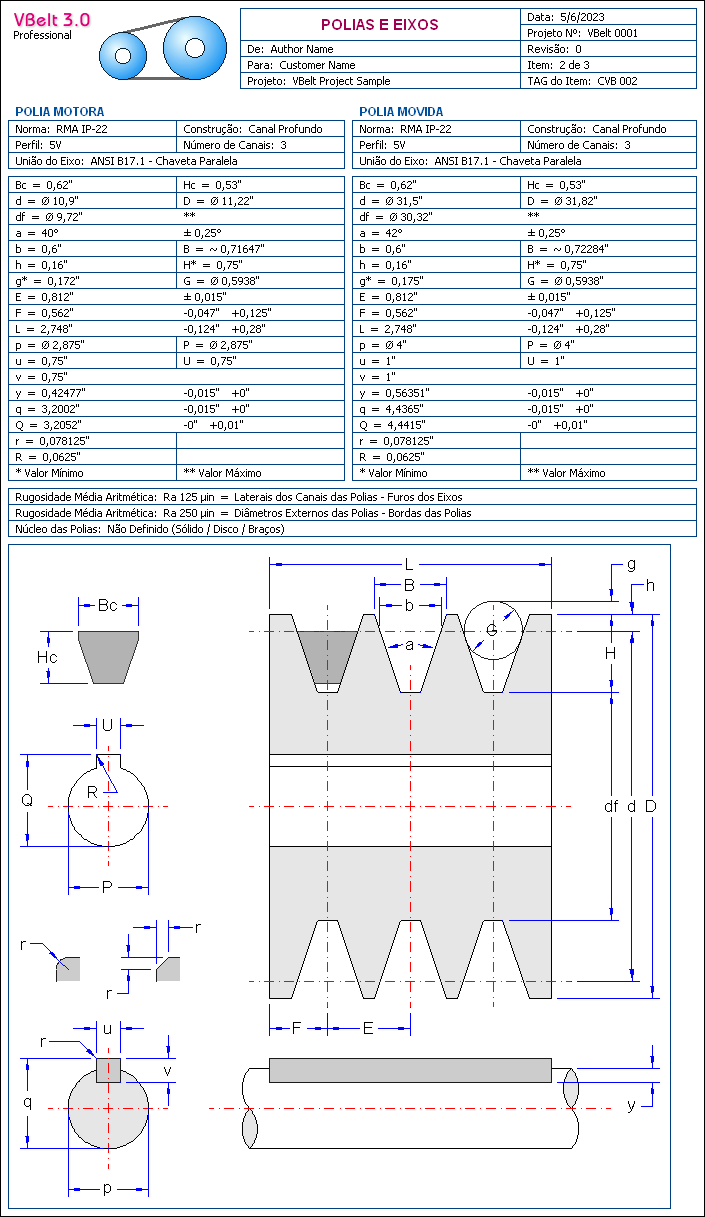

  • Desenho Detalhado das Polias e dos Eixos
  • Desenho de Montagem e Tensionamento das Correias V

A resolução e a escala dos desenhos são automaticamente ajustadas de acordo com o tamanho do papel selecionado.

Você pode escolher de uma série de tamanhos padronizados:

  • Tamanhos de papel ISO: A0 - A1 - A2 - A3 - A4
  • Tamanhos de papel ANSI: A - B - C - D - E
  • Tamanhos de papel JIS: B0 - B1 - B2 - B3 - B4
  • Tamanhos de papel Arch: A - B - C - D - E - E1 - E2 - E3
  • Tamanhos de papel USA: Letter - Legal - Ledger - Tabloid

GUI - Interface Gráfica do Usuário

Ferramentas do Software

Em um ambiente altamente organizado, flexível e amigável, o Ciclo VBelt é construído com uma interface de usuário multilíngue, um avançado conversor de unidades e uma série de outras ferramentas que lhe permitem satisfazer as necessidades e expectativas dos profissionais de engenharia mais exigentes.

Ferramentas do Software

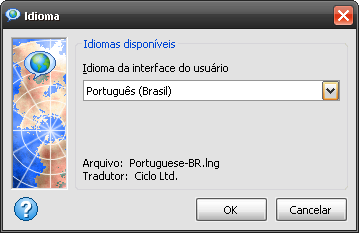

  • Suporte Multilinguagem (Inglês - Português - etc.)
  • Unidades de Medida e Algarismos Significativos
  • Histórico de Dados de Entrada
  • Relatórios Personalizados
  • Visualização da Impressão
  • Assistente de Projeto
  • Dicas e Orientações ao Usuário do Software

Sistema Operacional

Sistema Operacional

  • Windows 11
  • Windows 10
  • Windows 8
  • Windows 7
  • Windows Vista
  • Windows XP
Windows 11 Compatible
Windows 10 Compatible
Windows 8 Compatible
Compatible with Windows 7
Compatible with Windows Vista
Designed for Windows XP - Windows Vista Capable
