Software de Ventiladores Industriais

Nos dias de hoje, a engenharia de ventilação não consegue ser eficiente se não recorrer a programas específicos de cálculo analítico.

Na prática, é muito comum encontrarmos ventiladores superdimensionados operando em condições de baixo rendimento, tendo como consequência um excessivo e desnecessário consumo de energia elétrica.

Tipos de Ventilador

Projetado para atender às necessidades da indústria de movimentação de ar, incluindo HVAC, nosso software de ventiladores industriais é uma ferramenta dinâmica que efetua com precisão o dimensionamento de ventiladores e sopradores centrífugos e axiais.

Ventiladores Centrífugos

  • Airfoil
  • Pás Curvadas para Trás
  • Pás Retas Inclinadas para Trás
  • Pás Retas Radiais
  • Pás Tipo Radial Tip
  • Pás Curvadas para Frente
  • Sopradores de Alta Pressão

Ventiladores Axiais

  • Propeller / Hélice
  • Tuboaxial
  • Vaneaxial
  • Passo Variável
  • Fluxo Misto

Normas

Normas de Ventiladores

Para o dimensionamento dos ventiladores, a lógica de programação é desenvolvida segundo conceitos de engenharia homologados por normas e instituições internacionais, tais como:

  • AMCA - Air Movement and Control Association International, Inc.
  • ANSI - American National Standards Institute
  • ASHRAE - American Society of Heating, Refrigerating and Air-Conditioning Engineers, Inc.
  • EUROVENT - Europe's Industry Association
  • ISO - International Organization for Standardization

Dimensionamento do Ventilador

As funções de correlação utilizadas para calcular os parâmetros físicos e dimensionais de cada novo ventilador têm sua origem nas teorias clássicas da mecânica dos fluidos, tornando-se conhecidas como Leis dos Ventiladores ou Leis de Semelhança, enquanto as previsões de ruído são baseadas em princípios acústicos e diretrizes estabelecidas por organizações profissionais.

Para uma maior precisão, o software também pode executar cálculos e análises aperfeiçoados através de considerações de número de Reynolds, número de Mach, compressibilidade, viscosidade e calor específico do fluido.

Cálculos e Análises

Desenho CAD de Ventilador Centrífugo

Num ambiente altamente organizado, flexível e amigável, o usuário estabelece os requisitos de projeto e o software efetua todos os cálculos e análises necessárias ao dimensionamento do ventilador:

  1. O usuário fornece os parâmetros de projeto.
    • Tipo de Fluido
    • Temperatura do Fluido
    • Densidade do Fluido
    • Altitude Local
    • Vazão Requerida
    • Pressão Requerida
    • Pressão de Entrada
  2. O software ajusta os parâmetros de acordo com as propriedades do fluido.
  3. O software simula a utilização de cada tipo e tamanho de ventilador existente.
  4. O software calcula o diâmetro e a largura do rotor do ventilador.
  5. O software calcula a rotação de trabalho.
  6. O software analisa o desempenho e sugere os ventiladores mais indicados ao projeto.
  7. O software gera uma lista de seleção com recursos de classificação e filtragem.
  8. O software traça curvas de desempenho do ventilador selecionado, tais como:
    • Vazão × Pressão Estática
    • Vazão × Pressão Total
    • Vazão × Potência Consumida
    • Vazão × Eficiência Estática
    • Vazão × Eficiência Total
    • Vazão × Nível de Pressão Sonora - Ruído
    • Vazão × Nível de Potência Sonora - Ruído

Espectro Sonoro

Ruído de Ventilador Centrífugo

Além dos requisitos aerodinâmicos, o usuário também pode estabelecer as condições de instalação do ventilador.

Fatores de instalação influenciam significativamente o espectro sonoro do sistema de ventilação e, consequentemente, o nível de ruído percebido no ambiente.

  1. O usuário fornece informações sobre características ambientais e componentes físicos do sistema de ventilação.
    • Diretividade do Ruído
    • Dutos de Aspiração e Descarga
    • Atenuadores Acústicos
    • Isolante Acústico ou Térmico
    • Distância de Medição do Ruído
  2. O software ajusta os parâmetros acústicos do ventilador de acordo com o ponto operacional.
  3. O software calcula a influência acústica de cada componente do sistema de ventilação.
  4. O software gera um relatório de cálculo do ruído referente ao ponto operacional.
    • Espectro sonoro do ventilador em bandas de oitava
    • Espectro sonoro do motor elétrico
    • Espectro sonoro do conjunto: ventilador + motor elétrico
  5. Por fim, o software calcula o ruído para toda a extensão operacional do ventilador e traça suas curvas.
    • Vazão × Nível de Pressão Sonora - Ruído
    • Vazão × Nível de Potência Sonora - Ruído

Fluido Real

Fluido Real em Ventiladores

Geralmente, os ventiladores industriais são ensaiados com ar ambiente; e suas curvas de desempenho são publicadas pelos fabricantes, referindo-se convencionalmente aos parâmetros padrão deste fluido ao nível do mar.

Na prática, entretanto, a maioria dos ventiladores usa ar em condições adversas, ou mesmo outro tipo de fluido, e principalmente em altitudes diferentes do nível do mar:

  • Ar Quente
  • Ar Frio
  • Ar Saturado
  • Ar contendo Poeira
  • Ar contendo Solventes
  • Vapores
  • Fumaça
  • Gases de Combustão
  • Gases Corrosivos
  • Gases Inflamáveis
  • Gases Explosivos
  • Gases Tóxicos
  • etc.

Evidentemente, as propriedades físicas destes fluidos são diferentes:

  • Temperatura
  • Umidade Relativa
  • Densidade
  • Composição
  • Peso Molecular
  • Coeficiente de Compressibilidade
  • Viscosidade
  • Calor Específico
  • etc.

Nosso software calcula a influência dessas variantes, ajusta os parâmetros dos ventiladores e corrige suas curvas características.

Assim, os gráficos são exibidos de forma totalmente corrigida, nas condições reais da aplicação do usuário.

Compressibilidade

Coeficiente de Compressibilidade em Ventiladores

Em sistemas de ventilação, a compressibilidade é a propriedade do fluido movido que reduz seu volume em função do aumento da pressão decorrente da ação do ventilador.

A compressibilidade aumenta a densidade do fluido.

O processo de compressão gera calor que eleva a temperatura de saída do fluido e consequentemente altera sua viscosidade.

Todas estas variáveis modificam o comportamento e a eficiência do ventilador.

Nosso software de ventiladores industriais possui recursos avançados que calculam e avaliam a influência da compressibilidade no dimensionamento do ventilador.

Viscosidade

Viscosidade

Viscosidade é a propriedade física que caracteriza a resistência de um fluido ao escoamento.

Ela representa o atrito interno de um fluido em movimento.

Ao contrário dos líquidos, a viscosidade dos gases aumenta com a elevação da temperatura.

A viscosidade dos gases também aumenta com a elevação da pressão, mas de modo bem menos significativo.

A elevação da viscosidade implica um aumento da energia necessária para fazer o fluido escoar e consequentemente altera a performance do ventilador.

Nosso software de ventiladores industriais possui recursos avançados que calculam e avaliam a influência da viscosidade no dimensionamento do ventilador.

Número de Reynolds do Ventilador

Número de Reynolds do Ventilador

Na mecânica dos fluidos aplicada a sistemas de ventilação, o número de Reynolds pode ser definido como a relação entre as forças inerciais e as forças viscosas do fluido movido pelo ventilador.

O número de Reynolds possibilita prever se um escoamento ocorrerá de forma laminar ou turbulenta.

Se as forças viscosas são predominantes, o escoamento tende a ser laminar.

Se as forças inerciais são predominantes, o escoamento tende a ser turbulento.

O escoamento laminar é caracterizado pelo movimento suave e constante do fluido.

O escoamento turbulento é caracterizado pelo movimento agitado e caótico do fluido, com redemoinhos, vórtices, refluxos e outras instabilidades.

Assim sendo, o tipo de escoamento altera a performance do ventilador e consequentemente seu consumo de energia e eficiência.

Nosso software de ventiladores industriais possui recursos avançados que calculam e avaliam a influência do número de Reynolds no dimensionamento do ventilador.

FEG - Grau de Eficiência do Ventilador

Nosso software de ventiladores industriais também está preparado para atender às mais recentes exigências americanas para classificação de eficiência dos ventiladores.

O sistema de classificação FEG (Fan Efficiency Grade) pode ser utilizado por agências governamentais ou órgãos reguladores em todo o mundo para definir os requisitos de eficiência energética de ventiladores usados em aplicações específicas.

O FEG é uma forma simples de indicar a qualidade aerodinâmica do ventilador.

Enquanto a eficiência do ventilador é uma função do ponto operacional sobre a curva de desempenho, o FEG é baseado apenas no pico de eficiência total do ventilador.

De maneira análoga, nosso software também atende aos requisitos de eficiência dos países europeus que preferem o sistema de classificação FMEG (Fan Motor Efficiency Grade).

Referências Normativas:

  • ANSI / AMCA 205 - Energy Efficiency Classification for Fans
  • ISO 12759 - Efficiency Classification for Fans

Gráficos de Múltiplas Variáveis

Inversor de Frequência e Motor Elétrico

Em sistemas de ventilação que operam com demanda variável, o uso de acionamentos de velocidade variável geralmente é o melhor método para garantir a máxima eficiência e o menor consumo de energia.

Em tais circunstâncias, torna-se imprescindível que o projetista tenha uma visão ampla do comportamento do ventilador a ser selecionado.

Nosso software possui os mais avançados gráficos de engenharia, com detalhes de alta resolução, apresentando as curvas características dos ventiladores em toda sua gama de rotações operacionais.

Curvas de Desempenho do Ventilador

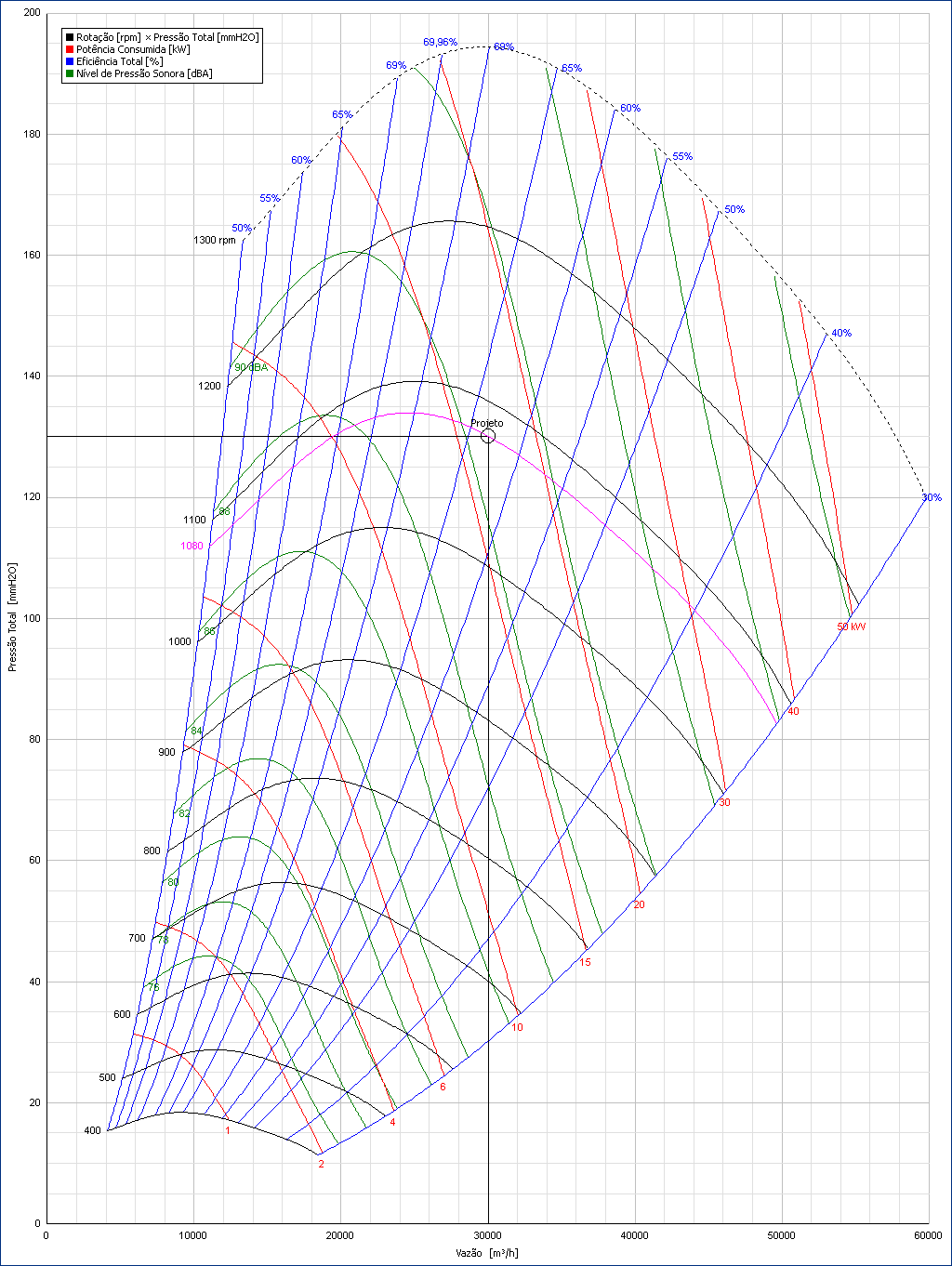

Curvas de Desempenho do Ventilador - Escala Linear

Escala Linear

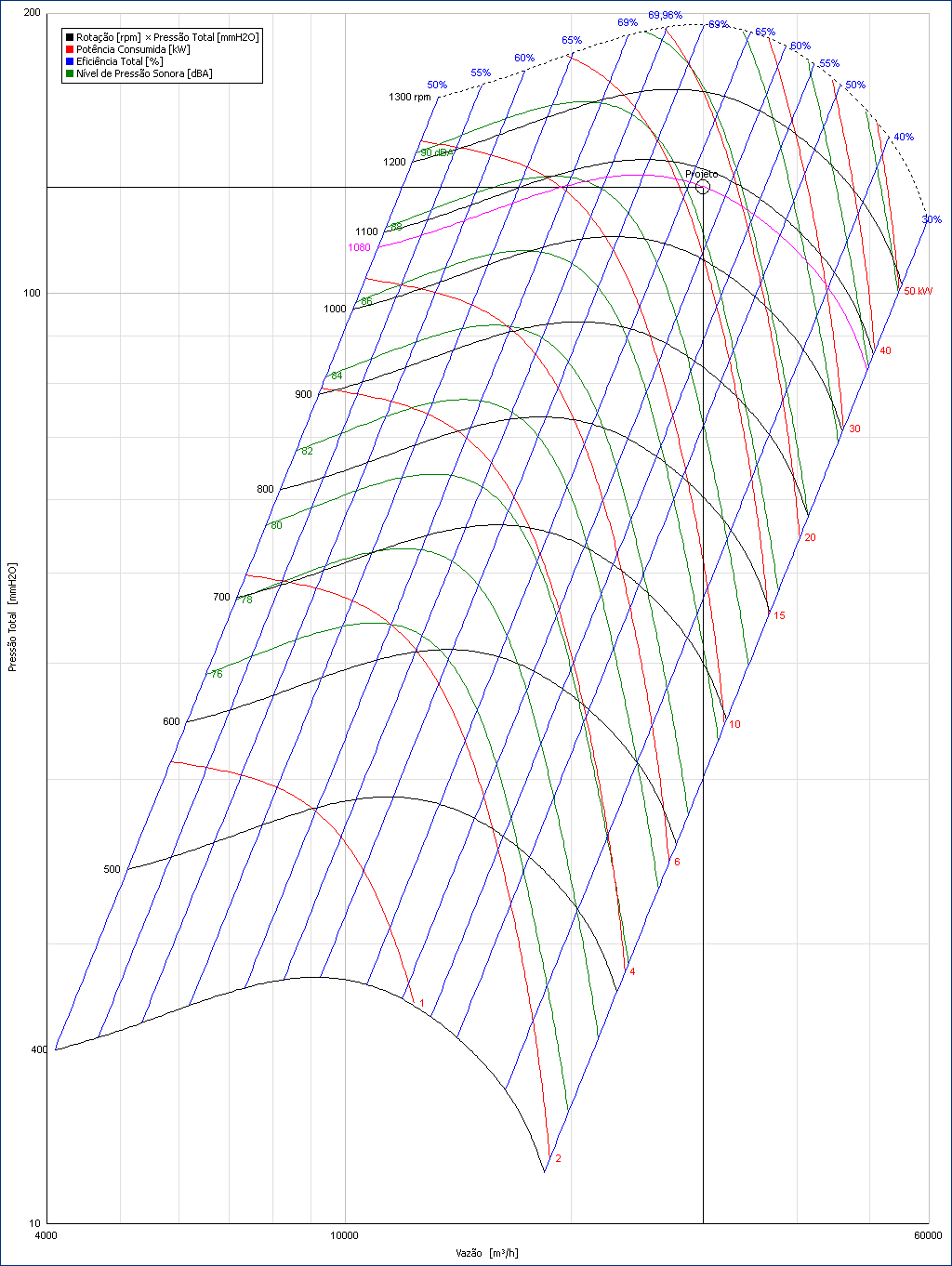

Curvas de Desempenho do Ventilador - Escala Logarítmica

Escala Logarítmica

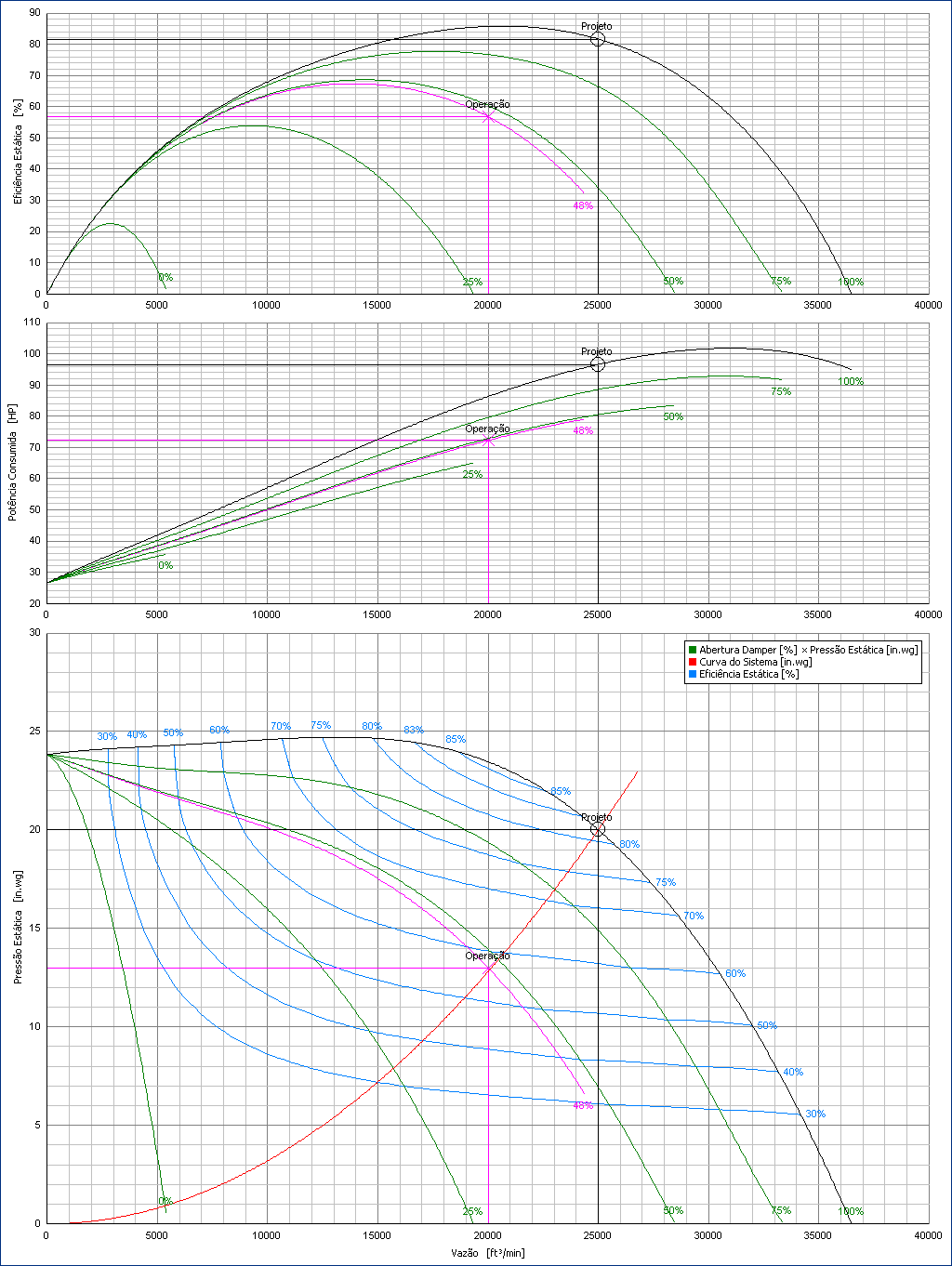

Curvas de Desempenho do Ventilador - Abertura de Damper

Abertura de Damper

Banco de Dados de Motores Elétricos

Uma vez que ventiladores e sopradores são frequentemente acionados por motores elétricos industriais, o software tem um extenso banco de dados contendo dados de motores elétricos de todo o mundo.

IEC

  • 11 Tipos de Grau de Proteção
  • 2880 Motores Elétricos

NEMA

  • 11 Tipos de Fechamento
  • 3240 Motores Elétricos

Configuração do Ventilador

Ventilador em Funcionamento

Além das condições operacionais, o software permite ao usuário configurar características construtivas e escolher componentes para cada ventilador, tais como:

  • Arranjo Construtivo ISO - AMCA
  • Posição da Caixa de Entrada de Ar ISO - AMCA
  • Sentido de Rotação e Posição de Descarga ISO - AMCA
  • Posição do Motor com Transmissão por Correias ISO - AMCA
  • Campo de Diretividade do Ruído Método da Sala Reverberante
  • Seleção de Acessórios Opcionais Fabricante

Relatórios

Relatórios de Ventiladores

Uma vez que o ventilador tenha sido selecionado, o software gera automaticamente todos os relatórios de engenharia, datasheets, gráficos e desenhos CAD em diversos tamanhos padronizados de papel.

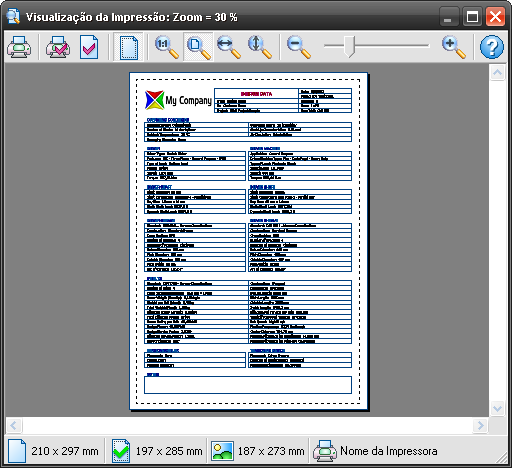

A exibição e impressão dos relatórios usam uma interface WYSIWYG (What You See Is What You Get):

  • Relatório de Dados do Projeto
  • Desenho do Rotor do Ventilador
  • Desenho de Montagem do Ventilador
  • Desenho Detalhado de Eixos e Cubos
  • Gráficos de Curvas de Desempenho
  • Memorial de Cálculo do Espectro Sonoro

Todos estes documentos podem ser facilmente personalizados, impressos, enviados por email ou exportados para formatos como:

  • PDF - DOC - XLS - JPG - GIF - TIF - PNG - FAX - etc.

Configurações do Software

Configurações do Software

Como resultado da demanda de clientes por soluções mais flexíveis e abrangentes, o software tem uma série de opções de configuração que permitem ao usuário personalizá-lo para atender seus desejos e preferências pessoais.

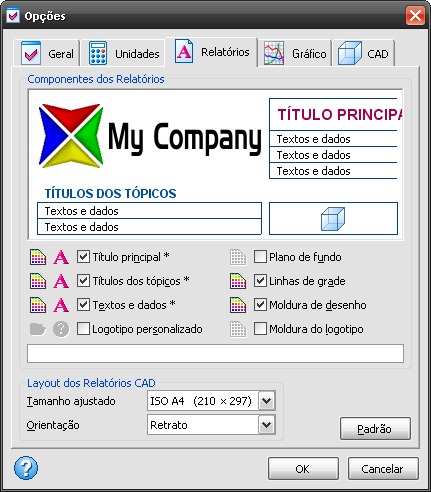

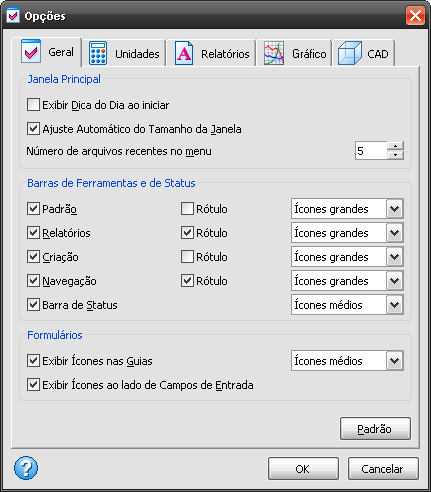

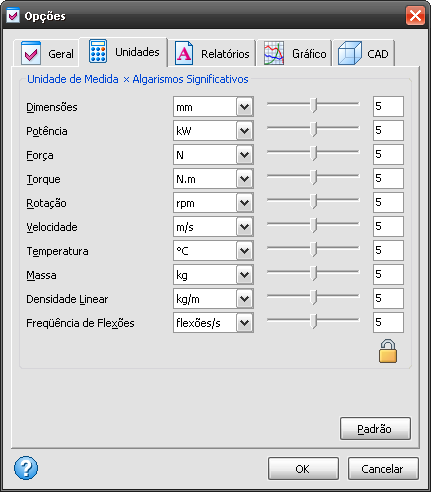

Algumas Telas de Configuração

1) Passe o mouse sobre a miniatura para ver a imagem ampliada. 2) Clique na miniatura para manter a imagem ampliada visível. 3) Clique fora da miniatura para ocultar a imagem ampliada.

GUI - Interface Gráfica do Usuário

Ferramentas do Software

Construído com uma interface de usuário multilíngue e um avançado conversor de unidades, nosso software está plenamente capacitado a atender às necessidades e exigências de qualquer fabricante no mundo, independentemente do volume de sua produção ou da variedade de sua linha de produtos.

Ferramentas do Software

  • Suporte Multilinguagem
  • Unidades de Medida e Algarismos Significativos
  • Histórico de Dados de Entrada
  • Relatórios Personalizados
  • Visualização da Impressão
  • Assistente de Projeto
  • Exportação de Desenhos CAD

Como Adquirir

Este software é destinado exclusivamente a fabricantes de ventiladores, não dispondo de versões dedicadas a usuários individuais.

Nós criamos uma versão customizada para cada cliente.

As diretrizes gerais para a implementação deste software estão descritas no processo de aquisição de nossas soluções de software.

Iniciar

Se você deseja iniciar o processo de aquisição ou solicitar mais informações sobre nosso software de ventiladores industriais, entre em contato conosco. Estamos capacitados a desenvolver uma versão personalizada e exclusiva para sua empresa.
