Software de Correias Sincronizadoras

Ciclo SynchroBelt 3.0 - Professional Edition

O Ciclo SynchroBelt é um inovador e confiável programa de computador que lhe permite criar projetos de transmissão de alta performance usando polias e correias dentadas:

  • Correias sincronizadoras com dentes trapezoidais
  • Correias sincronizadoras com dentes curvilíneos

Baseado tanto no sistema de medida métrico quanto imperial, o Ciclo SynchroBelt traz os mais recentes conhecimentos de engenharia para gerar soluções de projeto destinadas a aplicações de transmissão de potência e sincronismo de precisão.

Telas do Software

Assim como os demais aplicativos de nossa empresa, o Ciclo SynchroBelt foi desenvolvido por profissionais dedicados que têm profundo respeito à precisão dos cálculos de engenharia e à confiabilidade das análises técnicas implementadas nos algoritmos dos softwares.

Com o mesmo cuidado e empenho, as interfaces de software foram planejadas objetivando simplicidade e facilidade de uso, sem comprometer sua gama incomparável de recursos e funcionalidades.

1) Passe o mouse sobre a miniatura para ver a imagem ampliada. 2) Clique na miniatura para manter a imagem ampliada visível. 3) Clique fora da miniatura para ocultar a imagem ampliada.

Normas das Correias Sincronizadoras

O Ciclo SynchroBelt abrange especificamente as três principais normas técnicas do mundo.

Estas normas deram origem a quase todas as demais que tratam do assunto, mantendo total compatibilidade.

  • ISO - International Organization for Standardization
  • DIN - Deutsches Institut für Normung
  • RMA - Rubber Manufacturers Association

Selecionador Dinâmico

Selecionador Dinâmico

O Ciclo SynchroBelt possui um recurso inovador que lhe permite efetuar quatro tarefas simultâneas em tempo real:

  1. Selecionar os componentes da transmissão.
  2. Desenhar o conjunto de transmissão.
  3. Calcular os parâmetros operacionais.
  4. Analisar o desempenho da transmissão.

A ferramenta responsável por esta funcionalidade é chamada Selecionador Dinâmico.

O Selecionador Dinâmico fornece uma visão clara de como o processo de dimensionamento ocorre e como cada projeto pode ser otimizado.

É uma ferramenta exclusiva e sofisticada, que contribui significativamente para que o Ciclo SynchroBelt seja amplamente reconhecido como o melhor software CAE de sua categoria.

Com uma interface intuitiva, o Selecionador Dinâmico tem quatro controles deslizantes que gradativamente ajustam o tamanho de cada componente do sistema de transmissão por correias e mais um que ajusta a posição relativa das polias.

A cada mudança de qualquer controle deslizante, o software automaticamente e instantaneamente refaz as quatro tarefas acima mencionadas.

Aumentando ainda mais o desempenho e a funcionalidade do Selecionador Dinâmico, cada controle deslizante pode ser configurado individualmente através do seu próprio menu suspenso.

Banco de Dados de Polias e Correias Sincronizadoras

Banco de Dados do Software de Correias Sincronizadoras

O Selecionador Dinâmico lhe permite selecionar polias e correias sincronizadoras de:

  • Tamanhos Normalizados
  • Tamanhos Comerciais
  • Tamanhos Definidos pelo Usuário

Evidentemente, o banco de dados dos Tamanhos Normalizados consiste de correias e polias cujos tamanhos foram estabelecidos pela ISO, DIN e RMA.

O banco de dados dos Tamanhos Comerciais foi criado baseando-se nos produtos dos principais fabricantes em todo mundo.

Esta estrutura de base de dados assegura que os projetos de transmissão por correias sincronizadoras gerados pelo software sejam compatíveis com produtos de todas as Marcas Comerciais.

Utilitários de Projeto

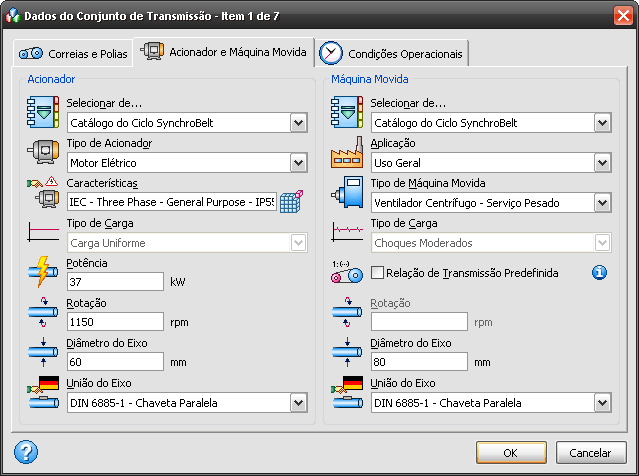

Uma vez que sistemas de transmissão por correias sincronizadoras são frequentemente utilizados em motores elétricos industriais, o Ciclo SynchroBelt tem um extenso banco de dados contendo dados de motores elétricos de todo o mundo.

O software também tem outros bancos de dados auxiliares que complementam e elevam o nível de detalhamento de cada projeto, incluindo um banco de dados de elementos de máquina normalizados, destinados a fazer a conexão entre eixos e polias.

Motor Elétrico
Motor Elétrico IEC - International Electrotechnical Commission
  • 2880 Motores Elétricos
  • 11 Tipos de Grau de Proteção
NEMA - National Electrical Manufacturers Association
  • 3240 Motores Elétricos
  • 11 Tipos de Fechamento
Máquina Movida
Máquina Movida Máquinas × Tipo de Carga
  • 400 Tipos de Máquina
  • 20 Tipos de Aplicação
União do Eixo
União do Eixo ISO R773 - Chaveta Paralela
  • Ø Eixo de 6 a 500 mm
DIN 6885-1 - Chaveta Paralela
  • Ø Eixo de 6 a 500 mm
ANSI B17.1 - Chaveta Paralela
  • Ø Eixo de 5/16 a 30 in

Arquivo de Projeto

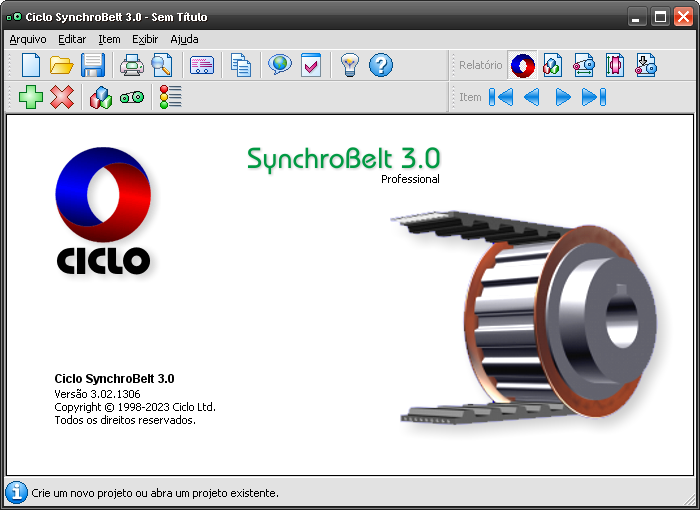

Barras de Ferramentas do Software

Quando você inicia um novo arquivo de projeto ou abre um arquivo existente, as barras de criação e navegação tornam-se habilitadas, permitindo-lhe gerenciar facilmente seus projetos de transmissão por correias sincronizadoras:

  1. Você pode criar e editar mais de um projeto ao mesmo tempo.
  2. Cada projeto pode conter diversos conjuntos de transmissão.
  3. Em cada conjunto de transmissão, você pode alterar qualquer dado de entrada a qualquer momento.
  4. Cada alteração é analisada instantaneamente.

Relatórios

Relatórios de Polias e Correias Sincronizadoras

Para cada projeto de transmissão por correias sincronizadoras, o software gera automaticamente um conjunto completo de relatórios técnicos e desenhos CAD que podem ser personalizados pelo usuário, incluindo seu logotipo pessoal ou corporativo.

A exibição e impressão dos relatórios usam uma interface WYSIWYG (What You See Is What You Get):

  • Relatório de Dados do Projeto
  • Desenho do Conjunto de Transmissão
  • Desenho Detalhado das Polias e dos Eixos

A resolução e a escala dos desenhos são automaticamente ajustadas de acordo com o tamanho do papel selecionado.

Você pode escolher de uma série de tamanhos padronizados:

  • Tamanhos de papel ISO: A0 - A1 - A2 - A3 - A4
  • Tamanhos de papel ANSI: A - B - C - D - E
  • Tamanhos de papel JIS: B0 - B1 - B2 - B3 - B4
  • Tamanhos de papel Arch: A - B - C - D - E - E1 - E2 - E3
  • Tamanhos de papel USA: Letter - Legal - Ledger - Tabloid

GUI - Interface Gráfica do Usuário

Ferramentas do Software

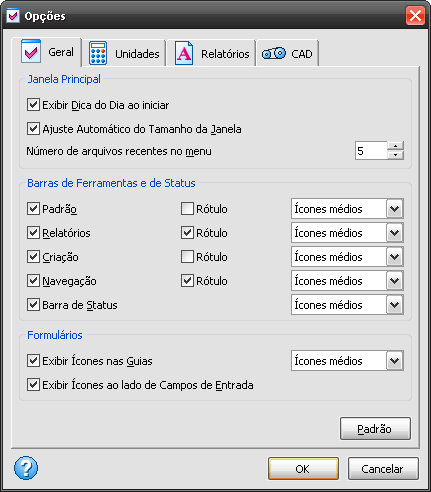

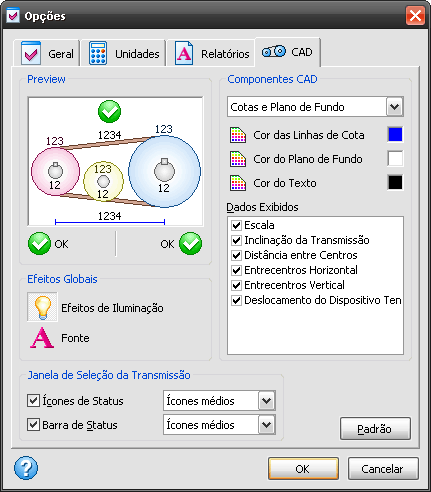

Em um ambiente altamente organizado, flexível e amigável, o Ciclo SynchroBelt é construído com uma interface de usuário multilíngue, um avançado conversor de unidades e uma série de outras ferramentas que lhe permitem satisfazer as necessidades e expectativas dos profissionais de engenharia mais exigentes.

Ferramentas do Software

  • Suporte Multilinguagem (Inglês - Português - etc.)

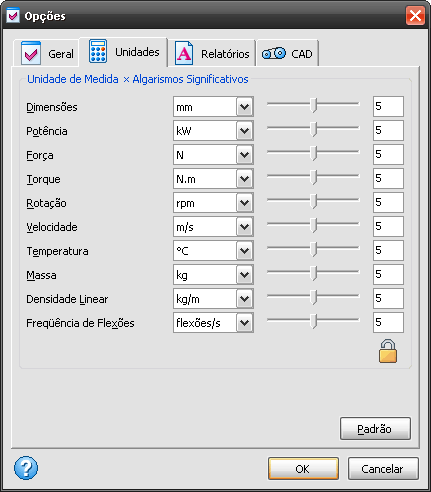

  • Unidades de Medida e Algarismos Significativos
  • Histórico de Dados de Entrada
  • Relatórios Personalizados
  • Visualização da Impressão
  • Assistente de Projeto
  • Dicas e Orientações ao Usuário do Software

Sistema Operacional

Sistema Operacional

  • Windows 10
  • Windows 8
  • Windows 7
  • Windows Vista
  • Windows XP
  • Windows 10 Compatible
  • Windows 8 Compatible
  • Compatible with Windows 7
  • Compatible with Windows Vista
  • Designed for Windows XP - Windows Vista Capable

Edições do Produto

O Ciclo SynchroBelt está em fase de reestruturação e terá uma nova arquitetura que irá proporcionar um nível maior de interatividade e uma significativa melhoria de desempenho.

Implementada por ferramentas aprimoradas e recursos de engenharia ampliados, a nova versão 3.0 será totalmente compatível com o mais recente sistema operacional Windows.

Nota:

A versão anterior 2.0 do Ciclo SynchroBelt não está mais disponível.
