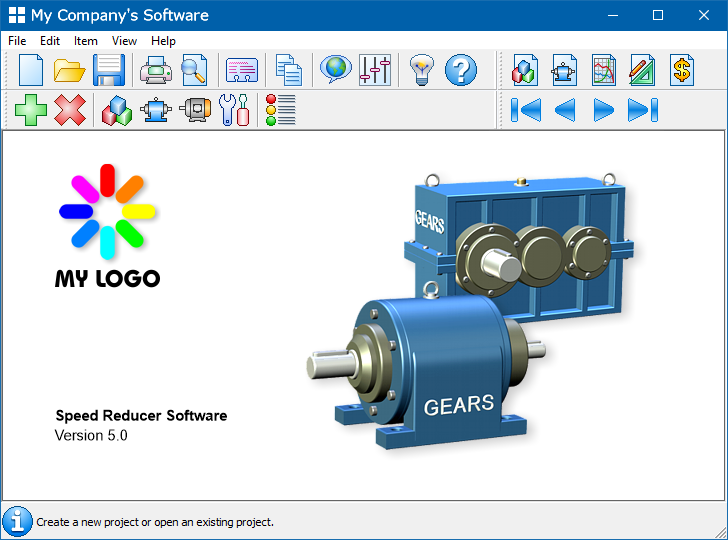

Software de Redutores e Motorredutores da CicloSoft

Software de Redutores e Motorredutores

Nosso software de redutores de velocidade efetua a seleção de qualquer tipo de redutor ou motorredutor industrial, de acordo com os requisitos técnicos da aplicação.

O software analisa as características do acionador e da máquina movida, considerando suas condições operacionais, tais como suas velocidades, potência de transmissão, torque de saída, tipo de carga, horas de funcionamento, frequência de partidas, reversibilidade, temperatura ambiente e força radial no eixo de saída.

Tipos de Redutor e Motorredutor

Fabricados por muitas empresas em todo o mundo, redutores e motorredutores de velocidade estão disponíveis em uma ampla variedade de tamanhos, capacidades, materiais, configurações e posições de montagem para atender qualquer aplicação industrial.

Estes dispositivos de transmissão mecânica podem ser basicamente diferenciados pelo formato de seus conjuntos de engrenagens, bem como pela posição relativa de seus eixos.

Tipos de Engrenagem

  • Engrenagens Cilíndricas de Dentes Retos
  • Engrenagens Cilíndricas de Dentes Helicoidais
  • Engrenagens Cônicas de Dentes Retos
  • Engrenagens Cônicas de Dentes Helicoidais
  • Engrenagens Hipóides
  • Coroa e Rosca Sem-Fim
  • Engrenagens Planetárias

Eixo de Entrada x Eixo de Saída

  • Eixos Paralelos
  • Eixos Coaxiais
  • Eixos Ortogonais
  • Eixos Não-Interceptantes

Dimensionamento dos Redutores e Motorredutores

Para a seleção de um redutor ou motorredutor de velocidade adequado, a lógica de programação do software orienta o usuário passo a passo.

Um assistente de projeto auxilia o usuário durante o processo de entrada de dados, fornecendo explicações sobre o significado de cada requisito de projeto e opções de configuração disponíveis.

Cálculos e Análises

Desenho CAD de Redutor de Velocidade

Num ambiente altamente organizado, flexível e amigável, o usuário estabelece os requisitos de projeto e o software efetua todos os cálculos e análises necessárias ao dimensionamento do redutor:

  1. O usuário fornece as características do acionador e da máquina movida, e determina os parâmetros de projeto.

    Acionador

    • Tipo de Acionador
    • Características
    • Tipo de Carga
    • Potência Disponível
    • Rotação
    • Torque de Partida
    • Frenagem

    Máquina Movida

    • Aplicação
    • Tipo de Máquina Movida
    • Tipo de Carga
    • Potência Requerida
    • Rotação
    • Torque Requerido
    • Cargas de Inércia
    • Cargas Radiais - Eixo de Saída
    • Cargas Axiais - Eixo de Saída
  2. O usuário informa as Condições Operacionais.

    Funcionamento

    • Trabalho Dias/Semana
    • Trabalho Horas/Dia
    • Número de Partidas/Hora
    • Características da Partida
    • Reversibilidade

    Meio Ambiente

    • Temperatura Ambiente
    • Circulação de Ar
    • Altitude Local
  3. O software calcula o Fator de Serviço.
  4. O software simula a utilização de cada tipo e tamanho de redutor existente.
  5. O software analisa o desempenho e sugere os redutores mais indicados ao projeto.
  6. O software gera uma lista de seleção com recursos de classificação e filtragem.
  7. O software traça curvas de desempenho do redutor selecionado, tais como:
    • Rotação × Torque de Saída
    • Rotação × Potência de Saída
    • Rotação × Eficiência
    • Rotação × Carga Radial
    • Rotação × Ruído - Nível de Pressão Sonora

Gráficos Abrangentes

Inversor de Frequência e Motor Elétrico

Em sistemas de transmissão com demanda variável, o uso de acionadores de velocidade variável é atualmente muito comum.

Em tais circunstâncias, torna-se imprescindível que o projetista tenha uma visão ampla do comportamento do motorredutor a ser selecionado.

Nosso software possui os mais avançados gráficos de engenharia, com detalhes de alta resolução, apresentando as curvas características em toda a faixa de rotações admissíveis.

Exemplos de Gráficos dos Softwares da Ciclo

Gráfico com Escala Linear

Escala Linear

Gráfico com Escala Logarítmica

Escala Logarítmica

Gráfico de Abertura Percentual

Abertura Percentual

Banco de Dados de Motores Elétricos

Fabricantes de motorredutores precisam garantir que a combinação de motor e caixa de velocidades irá trabalhar adequadamente em conjunto numa aplicação predeterminada.

Para a escolha de um motor elétrico que seja compatível com o redutor de velocidade selecionado, o software tem um extenso banco de dados contendo dados de motores elétricos industriais de todo o mundo.

IEC

  • 11 Tipos de Grau de Proteção
  • 2880 Motores Elétricos

NEMA

  • 11 Tipos de Fechamento
  • 3240 Motores Elétricos

Configuração e Orientação dos Motorredutores

Posição de Montagem do Motorredutor

Além dos requisitos de projeto, o software permite que o usuário determine características construtivas e escolha componentes para cada motorredutor, tais como:

  • Grau de Proteção do Motor Elétrico NEMA - IEC
  • Classe de Eficiência do Motor Elétrico NEMA - IEC
  • Classe de Isolamento do Motor Elétrico NEMA - IEC
  • Posição da Caixa de Terminais NEMA - IEC
  • Posição de Montagem do Redutor Fabricante
  • Posição do Eixo de Saída Fabricante
  • Sentido de Rotação Fabricante
  • Acessórios Opcionais Fabricante
  • Materiais Especiais Fabricante

Relatórios

Relatórios de Redutores e Motorredutores

Uma vez que o redutor ou motorredutor tenha sido selecionado, o software gera automaticamente todos os relatórios de engenharia, datasheets, gráficos e desenhos CAD em diversos tamanhos padronizados de papel.

A exibição e impressão dos relatórios usam uma interface WYSIWYG (What You See Is What You Get):

  • Relatório de Dados do Projeto
  • Desenho de Montagem do Redutor ou Motorredutor
  • Desenho Detalhado de Eixos e Cubos
  • Gráficos de Curvas de Desempenho

Todos estes documentos podem ser facilmente personalizados, impressos, enviados por email ou exportados para formatos como:

  • PDF - DOC - XLS - JPG - GIF - TIF - PNG - FAX - etc.

Configurações do Software

Configurações do Software

Como resultado da demanda de clientes por soluções mais flexíveis e abrangentes, o software tem uma série de opções de configuração que permitem ao usuário personalizá-lo para atender seus desejos e preferências pessoais.

Algumas Telas de Configuração

1) Passe o mouse sobre a miniatura para ver a imagem ampliada. 2) Clique na miniatura para manter a imagem ampliada visível. 3) Clique fora da miniatura para ocultar a imagem ampliada.

GUI - Interface Gráfica do Usuário

Ferramentas do Software

Construído com uma interface de usuário multilíngue e um avançado conversor de unidades, nosso software está plenamente capacitado a atender às necessidades e exigências de qualquer fabricante no mundo, independentemente do volume de sua produção ou da variedade de sua linha de produtos.

Ferramentas do Software

  • Suporte Multilinguagem
  • Unidades de Medida e Algarismos Significativos
  • Histórico de Dados de Entrada
  • Relatórios Personalizados
  • Visualização da Impressão
  • Assistente de Projeto
  • Exportação de Desenhos CAD

Como Adquirir

Este software é destinado exclusivamente a fabricantes de redutores ou motorredutores, não dispondo de versões dedicadas a usuários individuais.

Nós criamos uma versão customizada para cada cliente.

As diretrizes gerais para a implementação deste software estão descritas no processo de aquisição de nossas soluções de software.

Iniciar

Se você deseja iniciar o processo de aquisição ou solicitar mais informações sobre nosso software de redutores de velocidade ou software de motorredutores, entre em contato conosco. Estamos capacitados a desenvolver uma versão personalizada e exclusiva para sua empresa.
